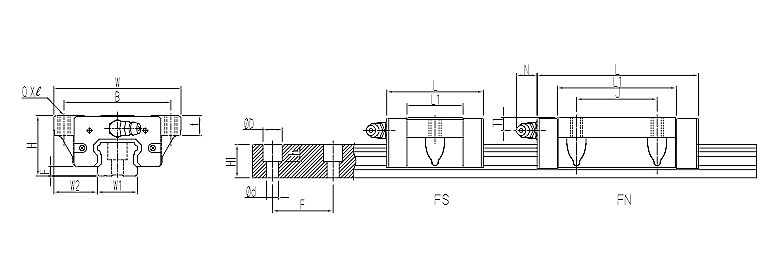

TBI線性滑軌TRS-F低組裝法蘭型規(guī)格尺寸表
| 型號 |
組裝規(guī)格（mm） |
滑塊尺寸（mm） |
滑軌尺寸（mm） |
| H |
W2 |
E |
W |
B |
J |
t |
L |
L1 |
Q |
T1 |
油孔 |
N |
W1 |
H1 |
D |
h |
d |
F |
| TRS15FS |
24 |
18.5 |
3.2 |
52 |
41 |
|
7 |
40.3 |
22.9 |
M5*7 |
5.5 |
M4*0.7 |
7 |
15 |
13 |
7.5 |
6 |
4.5 |
60 |
| TRS15FN |
26 |
56.9 |
39.5 |
| TRS20FS |
28 |
19.5 |
4.6 |
59 |
49 |
|
9 |
49.4 |
27.8 |
M6*9 |
4.5 |
M6*1 |
14 |
20 |
16.5 |
9.5 |
8.5 |
6 |
60 |
| TRS20FN |
32 |
68.3 |
46.7 |
| TRS25FN |
33 |
25 |
5.8 |
73 |
60 |
35 |
10 |
81 |
59 |
M8*10 |
4.5 |
M6*1 |
14 |
23 |
20 |
11 |
9 |
7 |
60 |
|
型號 |
額定負載（kgf） |

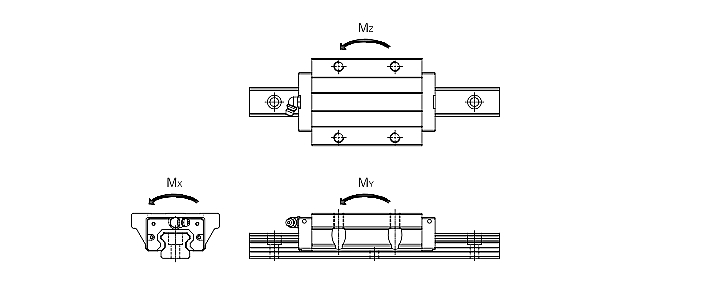

容許靜力矩（kgf-mm） |
重量 |
|
C |
Co |
Mx |
My |
Mz |
滑塊 |
導軌 |
|
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
kg |
kg/m |
|
TRS15FS |
908 |
1471 |
10957 |
6420 |
33531 |
6420 |
33531 |
0.12 |
1.32 |
|
TRS15FN |
1206 |
2206 |
16436 |
14884 |
70960 |
14884 |
70960 |
0.19 |
|
TRS20FS |
1398 |
2140 |
21615 |
10700 |
59798 |
10700 |
59798 |
0.19 |
2.28 |
|
TRS20FN |
1896 |
3307 |
33404 |
26459 |
126998 |
26459 |
126998 |
0.29 |
|
TRS25FN |
2581 |
4503 |
52239 |
43407 |
207324 |
43407 |
207324 |
0.51 |
3.17 |
