當前位置：首頁 > 產品展示 > TBI直線導軌

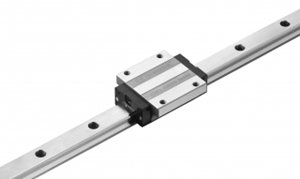

TBI線性滑軌TRH-F高組裝法蘭型


	產品名稱：	TBI線性滑軌TRH-F高組裝法蘭型
	產品品牌：	臺灣TBI直線導軌
	產品型號：	TRH-F高組裝法蘭型
	產品內徑：	15mm-63mm
	產品外徑：	47mm-170mm
	產品高度：	24mm-90mm

產品說明

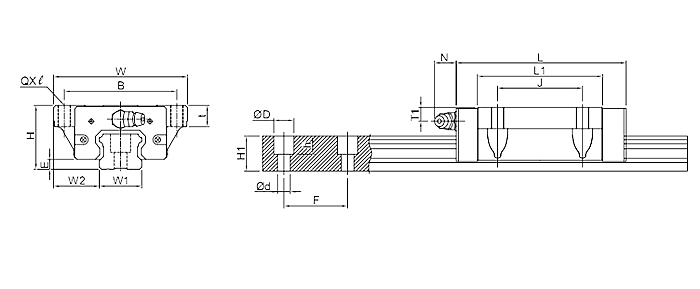

TBI線性滑軌TRH-F高組裝法蘭型系列規格尺寸表

型號	組裝規格			滑塊尺寸										滑軌尺寸
	H	W2	E	W	B	J	t	L	L1	Q	T1	油孔	N	W1	H1	D	h	d	F
TRH15FN	24	16	3.2	47	38	30	8	56.9	39.5	M5*8	5.5	M4*0.7	7	15	13	7.5	6	4.5	60
TRH15FL								65.4	48
TRH20FN	30	21.5	4.6	63	53	40	10	75.6	54	M6*10	6.5	M6*1	14	20	16.5	9.5	8.5	6	60
TRH20FL								80.6	59
TRH20FE								99.6	78
TRH25FN	36	23.5	5.8	70	57	45	12	81	59	M8*12	7.5	M6*1	14	23	20	11	9	7	60
TRH25FL								93	71
TRH25FE								110	88
TRH30FN	42	31	7	90	72	52	15	96.3	69.3	M10*15	8	M6*1	14	28	23	14	12	9	80
TRH30FL								107	80
TRH30FE								132	105
TRH35FN	48	33	7.5	100	82	62	15	109	79	M10*15	8	M*1	14	34	26	14	12	9	80
TRH35FL								123	93
TRH35FE								153	123
TRH45FL	60	37.5	8.9	120	100	80	18	140	106	M12*18	10.5	PT1/8	12.5	45	32	20	17	14	105
TRH45FE								174	140
TRH55FL	70	43.5	13	140	116	95	29	162	118	M14*17	11	PT1/8	12.5	53	55	23	20	16	120
TRH55FE								200.1	156.1
TRH65FL	90	53.5	14	170	142	110	37	197	147	M16*23	19	PT1/8	12.5	63	53	26	22	18	150
TRH65FE								256.5	206.5

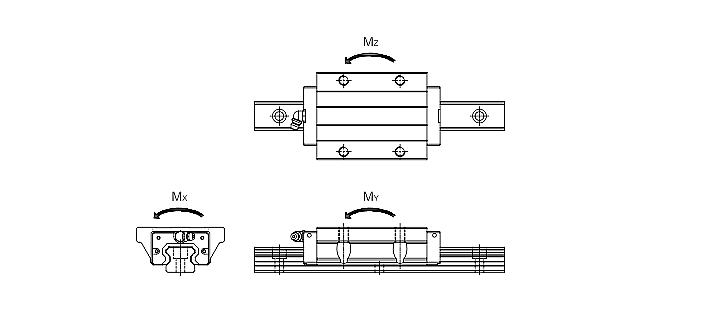

型號	額定負載		容許靜力矩（kgf-mm）					重量
	C	Co	Mx	My		Mz		滑塊	滑軌
	C	Co	單滑塊	單滑塊	雙滑塊	單滑塊	雙滑塊	kg	kg/m
TRH15FN	1206	2206	16436	14884	70960	14884	70960	0.18	1.32
TRH15FL	1343	2574	19175	20429	95224	20429	95224	0.22	1.32
TRH20FN	2050	3696	37334	33268	157298	33268	157298	0.39	2.28
TRH20FL	2125	3891	39299	36965	176924	36965	176924	0.43
TRH20FE	2553	5058	51089	63229	284163	63229	284163	0.58
TRH25FN	2581	4503	52239	43407	207324	43407	207324	0.60	3.17
TRH25FL	2875	5254	60945	59579	277678	59579	277678	0.67
TRH25FE	3248	6255	72554	85112	391311	85112	391311	0.85
TRH30FN	3807	6483	90722	74970	355321	74970	355321	1.01	4.54
TRH30FL	4098	7203	100803	93100	438966	93100	438966	1.18
TRH30FE	4791	9004	126003	147000	677068	147000	677068	1.54
TRH35FN	5090	8346	142722	106070	519799	106070	519799	1.47	6.27
TRH35FL	5502	9328	159512	133367	656509	133367	656509	1.72
TRH35FE	6667	12274	209885	233977	1070533	233977	1070533	2.29
TRH45FL	7572	12808	292657	220751	1030183	220751	1030183	2.80	10.4
TRH45FE	8852	16010	365821	348554	1598703	348554	1598703	3.79	10.4
TRH55FL	14703	21613	571342	411729	2019184	411729	2019184	4.22	16.1
TRH55FE	17349	27377	723699	670530	3148637	670530	3148637	5.60	16.1
TRH65FL	22526	31486	973074	695840	3594277	695840	3594277	9.31	22.54
TRH65FE	27895	42731	1320601	1307568	6312759	1307568	6312759	12.98	22.54

產品訂購熱線：13532728713, 13532728713
