TBI滾珠螺桿DFV重載型

DFV 高速重負載型滾珠螺桿雙螺母法蘭型

臺灣TBI滾珠螺桿DFV系列為高速重負載型螺桿，TBI絲桿DFV螺母為V型雙螺母法蘭型，循環形式為S型之循環圈的鋼珠，會沿著螺紋的方向運行，TBI絲桿采用哥德式溝槽形狀、軸方向間隙調整至極小亦能輕易轉動，及嚴謹的材料借高度熱處理及加工技術，可供給耐久性的制品。

TBI螺桿原產地—臺灣
精密等級—C7級-C5級-C3級
DFV螺桿直徑——15mm—80mm
雙螺母型DFV螺桿螺距(導程)——4mm、5mm、6mm、8mm、10mm、20mm
TBI絲杠長度——可根據絲杠需求訂制
DFV滾珠絲杠有效導程——可根據需求訂制
DFV絲杠聯接電機軸徑——根據要求定做
TBI螺桿為全新絲桿，如需要加工兩端請提供圖紙。

I : 導程, Da : 珠徑, n : 珠卷數, Ca : 動額定負荷(kgf), Coa : 靜額定負荷(kgf), K : 鋼性(kgf/μm) ★ : 可制作左螺紋

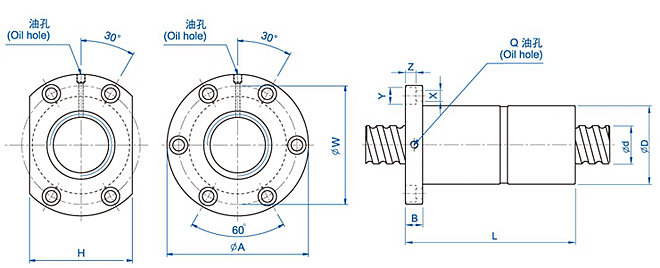

型號 Model No.	滾珠螺桿、螺帽之基準數據 Dimensions 位 : mm
型號 Model No.	d	I	Da	D	A	B	L	W	H	X	Y	Z	Q	n	Ca	Coa	K
DFV01510-2.7	15	10	3.175	34	58	10	107	45	34	5.5	9.5	5.5	M6	2.7x1	972	2020	30
DFV01604-3.8	16	4	2.381	34	57	11	89	45	34	5.5	9.5	5.5	M6	3.8x1	931	2285	42
DFV01605-4.8		5	3.175	40	63	11	113	51	42	5.5	9.5	5.5	M6	4.8x1	1614	3662	53
DFV01610-2.7		10	3.175	40	63	11	106	51	42	5.5	9.5	5.5	M6	2.7x1	1008	2161	32
DFV02004-4.8	20	4	3.969	40	60	10	94	50	40	4.5	8	4	M6	4.8x1	1247	3584	61
DFV02005-4.8		5	3.175	44	67	11	112	55	52	5.5	9.5	5.5	M6	4.8x1	1814	4650	63
DFV02010-2.7		10	3.969	46	74	13	117	59	46	6.6	11	6.5	M6	2.7x1	1518	3398	40
DFV02505-4.8	25	5	3.175	50	73	11	105	61	52	5.5	9.5	5.5	M8	4.8x1	2017	5884	75
DFV02506-4.8		6	3.969	53	76	11	116	64	58	5.5	9.5	5.5	M6	4.8x1	2711	7268	78
DFV02508-4.8		8	4.762	56	85	13	134	71	64	6.5	11	6.5	M6	4.8x1	3466	8776	82
DFV02510-2.7		10	6.350	68	102	15	130	84	82	9	14	8.5	M8	2.7x1	3040	6547	49
DFV03204-4.8	32	4	2.381	54	81	12	94	67	64	6.6	11	6.5	M6	4.8x1	1517	5806	85
DFV03205-4.8		5	3.175	58	85	12	106	71	64	6.6	11	6.5	M8	4.8x1	2249	7612	9
DFV03206-4.8		6	3.969	62	89	12	114	75	68	6.6	11	6.5	M8	4.8x1	3079	9575	95
DFV03208-4.8		8	4.762	66	100	15	139	82	76	9	14	8.5	M8	4.8x1	3962	11547	100
DFV03210-4.8		10	6.350	74	108	15	186	90	82	9	14	9	M8	4.8x1	5620	14649	101
DFV03220-2.7		20	6.350	74	108	16	200	90	82	9	14	8.5	M8	2.7x1	3509	8644	61
DFV04005-4.8	40	5	3.175	67	101	15	109	83	72	9	14	8.5	M8	4.8x1	2468	9586	105
DFV04010-4.8		10	6.350	82	124	18	188	102	94	11	17.5	11	M8	4.8x1	6316	18600	121
DFV04020-2.7		20	6.350	82	124	18	200	102	90	11	17.5	11	M8	2.7x1	3935	10893	74
DFV05005-4.8	50	5	3.175	80	114	15	115	96	82	9	14	8.5	M8	4.8x1	3698	12053	122
DFV05010-4.8		10	6.350	93	135	16	173	113	98	11	17.5	11	M8	4.8x1	7023	23537	144
DFV05020-2.7		20	9.525	105	152	28	221	128	110	14	20	13	M8	2.7x1	7336	19700	90
DFV06310-4.8	63	10	6.350	108	154	22	195	130	110	14	20	13	M8	4.8x1	7860	30430	172
DFV06320-2.7	63	20	9.525	122	180	28	220	150	130	18	26	17.5	M8	4.8x1	8162	24741	107
DFV08010-4.8	80	10	6.350	130	176	22	195	152	132	14	20	13	M8	2.7x1	8593	38344	201
DFV08020-4.8		20	9.525	143	204	28	340	172	148	18	26	18	M8	4.8x1	15103	57296	226
DFV08020-7.6		20	9.525	143	204	28	460	172	148	18	26	18	M8	3.8x1	22423	90719	351

買TBI滾珠螺桿需要了解：

首先明確你使用滾珠絲桿的工作件的工作功率，及工作速度。然后選擇原動機，再設計傳動方案，滾珠絲桿屬于傳動方案中的一個機構。

主要參數有：TBI絲桿外徑，導程。這兩個參數決定了滾珠絲桿的負載（負荷及速度），它們是標準值，通過上面說的條件進行計算選擇。還有一個在選擇絲桿進行考慮的參數：滾珠列數（負載回路列圈數也決定負載能力）。其它的外形尺寸，滾珠螺母是依據絲桿、列數、循環方式、安裝形式來確定，桿端尺寸及形式主要取決于安裝形式。

DFV螺桿選型看圖紙注意事項：

l：—-表示導程

Da:—-表示滾珠直徑

n:—–表示滾珠循環圈數

K:—–表示剛性

Ca:—-表示動載定負荷

Coa:—表示靜載定負荷

TBI滾珠螺桿DFV系列產品應用：

CNC機械螺桿——-CNC加工中心、CNC車床、CNC銑床、CNC放電加工機、CNC磨床、CNC線切割機、CNC鉆孔機、專用機…等等
產業機械絲桿——印刷機、造紙機、自動化機械、紡織機、繪圖機。
電子機械絲桿——量測儀器、x-y平臺、醫學設備、工廠自動化設備、PCB鉆孔機、IC封裝機、半導體設備、工廠自動化設備…等
輸送機械滾珠螺桿——Robort Stage、材料搬送設備、核能反應器，高度致動器…等
航天工業滾珠絲桿——飛機襟翼、機場負載設備。
精密工具機絲桿—-銑床、磨床、放電加工機、刀具磨床、齒輪加工機、鉆床、刨床
其它滾珠螺桿—-如天線使用的致動器、閥門開關裝置…等。
