交叉滾子導軌主要是安裝在高精度加工工作臺和底座上的一種裝置，其安裝需求主要適用于高精度、小型、高性能平臺工作，十字導軌在應用過程中起到了很大的作用。

交叉滾子導軌的安裝方法：

(1)將軌道2、3安裝在底座的安裝面上，軌道1安裝在工作臺的安裝面上，并將軌道裝配螺栓擰緊并放低。

(2)將交叉滾子導軌軌道4暫時固定在工作臺上。(注:在設計時，請注意軌道的裝配螺栓安裝時也能完全鎖緊)。

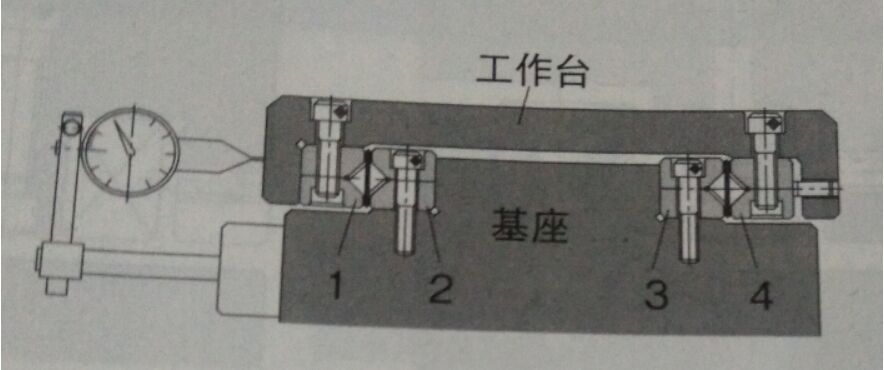

(3)根據圖1所示位置安裝底座和工作臺，滾柱保持器由端部插入。此時，如果固位器沒有間隙無法插入，軌道4可以移動到調整螺栓的一側，然后插入。

(4)如圖1所示，在交叉滾子導軌上設置千分表。然后輕輕地把左右工作臺從一邊推到另一邊，同時輕輕地?cái)Q緊所有的調節螺栓，直到左右之間沒有間隙為止。

(5)在軌道末端安裝止動塊。

(6)通過調整保持架，移動工作臺以確保所需長度。

(7)將十字導軌的滾柱保持器置于軌道中心位置，用扭矩扳手將調節螺栓(a、c、d)等旋緊至刻度盤指示設置位置，然后將調整后的零件的配合螺栓全部鎖緊。

(8)移動工作臺，將剩余的調節螺栓按順序鎖緊。

以上是交叉滾子導軌的安裝方法，希望能對大家提供幫助。

在購買交叉導軌時，我們需要根據自己的實際情況選擇合適的規格型號。對于交叉導軌，我們也可以根據客戶的特殊需求進行非標定制。除了根據自己的需要進行選擇外，交叉滾子導軌的安裝還需要滿足一定的條件，操作人員需要根據產品的使用情況進行安裝。
