TBI雙螺母滾珠絲桿DFS5010規格如下：

絲桿外徑:48
導程:10
珠徑:6.35
螺母外徑:75
法蘭的厚度:18
螺母的長度:138
法蘭的寬度:85
珠圈數:3.8×1
動額定負荷:5638
靜額定負荷:17852
剛性:109

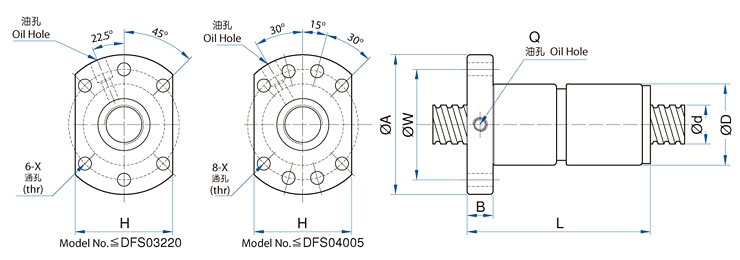

型號 Model No.		滾珠絲杠、螺母之基準參數 Dimensions 單位 : mm
		d	I	Da	D	A	B	L	W	H	X	Q	n	Ca	Coa	K
	DFS05005-3.8	50   48	5	3.175	75	110	15	85	93	85	11	M8	3.8x1	2207	9542	96
	DFS05010-3.8		10	6.35	75	110	18	138	93	85	11	M8	3.8x1	5638	17852	109
	DFS05012-3.8		12	6.35	75	110	18	147	93	85	11	M8	3.8x1	5632	17836	110
	DFS05020-3.8		20	6.35	75	110	18	218	93	85	11	M8	3.8x1	5749	18485	116



TBI滾珠絲桿的定義　　

滾珠絲桿是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠。



臺灣TBI滾珠絲桿的選型要領：
選擇滾珠絲桿時， 首先要盡量地調查清楚運轉條件再決定設計，這是最基本的原則。而且，選擇的要素有負荷重量、有效行程、力矩、定位精度、重覆定位精度、剛性、導程、螺帽孔徑等，各個要素之間都有關連，其中一項要素改變就會引起其他要素的改變，必須注意各要素之間的關系。

TBI滾珠絲桿防塵方法：
滾珠絲桿與滾動軸承一樣，當混入異物或水分時，磨損會加快，嚴重者甚至會導致破損。有鑒于此，本公司的滾珠絲杠螺帽的前后兩端皆附有刮刷器，以達到防塵的效果。另外在法蘭面端的刮刷器再加上O型套環，更可以防止漏油的發生。



TBI滾珠絲桿軋制C7級大量現貨庫存，歡迎新老客戶朋友來電來函咨詢及訂購，絲桿長度按客戶要求切割,附圖紙3天內交貨！TBI滾珠絲桿C5研磨級絲桿貨期較長具體交貨期限及報價請來電咨詢。
